Του Βασίλη Παπακώστα

Το σύστημα Patriot ήταν το αποτέλεσμα μελετών και προγραμμάτων του Αμερικανικού Στρατού για ένα σύστημα παντός καιρού για την αντικατάσταση του συστήματος NIKH. Το πρόγραμμα Field Army Ballistic Missile Defence System (FABMDS) ξεκίνησε το 1961 και στη συνέχεια μετονομάστηκε σε Army Air Defence System 1970. Το 1965 ορίστηκαν οι προδιαγραφές του νέου βλήματος XMIM-104 SAM-D (Development) και το 1967 η Raytheon ανακηρύχθηκε ανάδοχος επικρατώντας των Hughes και RCA.

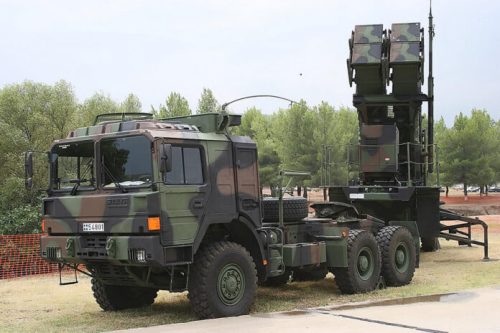

MIM-104 εκτοξευτής στο Πεδίο Βολής Κρήτης

Οι πρώτες δοκιμές έγιναν το Φεβρουάριο του 1970 και μετά από μία επίπονη περίοδο ανάπτυξης το πρώτο σύστημα παραδόθηκε στον Αμερικανικό Στρατό το 1982. H επίπονη περίοδος ανάπτυξης οφείλεται στις τεχνολογικές καινοτομίες του συστήματος στο ραντάρ και στην καθοδήγηση TVM (Track Via Missile). Μία πυροβολαρχία Patrio (PFU Patriot Fire Unit) αποτελείται από ραντάρ AN/MSQ-53, σταθμό εμπλοκής (ECS) AN/MSQ-104 και τους τετραπλούς εκτοξευτές M901 (συνήθως οκτώ).

ΑΠΟΨΗ: ΜΗΠΩΣ Η ΑΓΟΡΑ ΕΠΙΠΛΕΟΝ PATRIOT ΕΙΝΑΙ ΣΗΜΑΝΤΙΚΟΤΕΡΗ Η ΠΡΟΗΓΕΙΤΑΙ ΑΠΟ ΤΗΝ ΑΓΟΡΑ ΤΟΥ F-35;

Για τις ανάγκες εμπλοκής πολλαπλών στόχων υιοθετείται η τεχνολογία χρήσης κεραίας διάταξης φάσης. Παράλληλα για λόγους ευελιξίας, μείωσης χρόνου εμπλοκής και ευκολίας στη συντήρηση το ραντάρ MSQ-53 εκτελεί όλο το φάσμα των αναγκαίων λειτουργιών: έρευνα, ιχνηλάτηση, φωτισμό.

Για να είναι αυτό δυνατό χρησιμοποιείται η τεχνική χρονοπρογραμματισμού (time sharing) όπου η συσκευή εναλλάσσει τις λειτουργίες σε χρόνους της τάξεως του millisecond. Έτσι το ραντάρ παρέχει 54 διαφορετικές διαμορφώσεις ανάλογα με το χρόνο που επιθυμούμε να καταλαμβάνει η κάθε λειτουργία. Το ραντάρ χρησιμοποιεί τη συχνότητα G (4-6GHz) και παρέχει δυνατότητα ευέλικτης χρήσης συχνοτήτων.

ΠΥΡΑΥΛΟΥΣ PATRIOT ΓΙΑ ΤΗ ΣΥΡΙΑ ΖΗΤΑ Η ΑΓΚΥΡΑ ΖΗΤΑ ΑΠΟ ΤΙΣ ΗΠΑ

H κεραία διαμέτρου 2,5 μ. αποτελείται από 5.161 στοιχεία και καλύπτει τομέα έρευνας 90 μοιρών και τομέα ιχνηλάτησης 120 μοιρών. H μέγιστη εμβέλεια στη διαμόρφωση έρευνας φθάνει τα 170 km και το σύστημα μπορεί να διαχειρίζεται 90-125 ίχνη και να εμπλέκει ταυτόχρονα 9 στόχους με ένα βλήμα. Το ραντάρ έχει ενσωματωμένη τη συσκευή IFF AN/TPX-46 (V)7, ενώ στον κάτω δεξιά τομέα της κεραίας βρίσκεται ο κυκλικός δέκτης TVM που αποτελείται από 251 στοιχεία μέσω του οποίου θα μεταβιβαστούν οι πληροφορίες από το βλήμα στο Σταθμό Εμπλοκής.

Το ραντάρ του Patriot

Ιδιαίτερη έμφαση έχει δοθεί στην αντοχή ολόκληρου του συστήματος στα ECM και στις τεχνικές Καταστολής Αεράμυνας (SEAD). Για την παραπλάνηση των βλημάτων ARM χρησιμοποιείται η συσκευή ARM-D (Anti Radiation Missile-Decoy), η οποία σε απόσταση από τη συσκευή ραντάρ αναπαράγει ένα πανομοιότυπο σε χαρακτηριστικά και ένταση σήμα με αυτό του MSQ-53 ώστε να επιτύχει τον εγκλωβισμό από επερχόμενο βλήμα ARM.

Επίσης χρησιμοποιούνται πέντε διατάξεις των 51 στοιχείων για την απάλειψη της ακτινοβολίας των πλευρικών λοβών και την επίτευξη αυξημένης προστασίας από τους παρεμβολείς
